Conector de alimentación impermeable IP67, montaje en panel, 3 pines, con clasificación de corriente de 10A para conexiones eléctricas seguras

Nombre De La Marca:	Cablein
Número De Modelo:	Se trata de la siguiente información:
MOQ:	1 piezas
Precio:	Price Can Contact With Our Sales
Detalles Del Embalaje:	Cartón de exportación de alta calidad
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

CE, ROHS, TUV , ETL

Estilo de montaje:

Montaje en panel

grado IP:

Pin de contacto:

2pin poder 1pin que pone a tierra la señal 5pin

Alfiler:

Pin 3

Calificación actual:

Género:

masculino y femenino

Resistencia al aislamiento Mo:

Resaltar:

IP44 Conector de energía de enchufe a prueba de agua

Conector de energía de montaje del panel a prueba de agua

Conector de energía de montaje de panel de tres núcleos

Descripción de producto

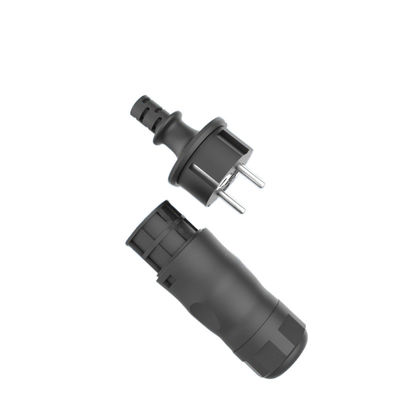

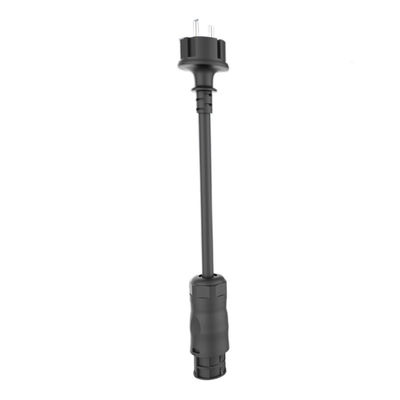

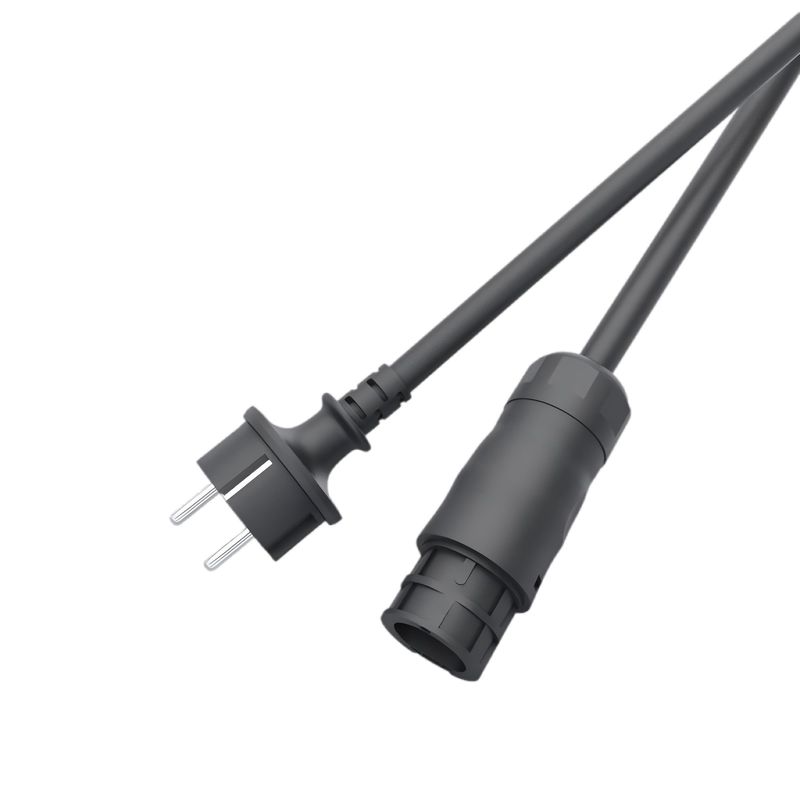

Conector de alimentación de montaje en panel IP44 - Conector impermeable de cable a BC01 de tres núcleos

Configuración de pines

Conector macho/hembra de 2/3/4/5/7/9/12

Clasificación de corriente

20A Máximo

Material

Construcción de nailon PA66

Voltaje de funcionamiento

500V CA

Método de conexión

Conector impermeable tipo sin tornillos

Ensamblaje de cables

Opciones de soldadura o ajuste con tornillos

Resistencia a los rayos UV

Certificado resistente a los rayos UV para exteriores

OD de la cubierta del cable

Rango de 4,5-9,2 mm

Especificaciones técnicas

N.º de pieza	CB-LP20-2P	CB-LP20-3P	CB-LP20-4P	CB-LP20-5P	CB-LP20-7P	CB-LP20-9P	CB-LP20-12P
Pines	2 pines	3 pines	4 pines	5 pines	7 pines	9 pines	12 pines
Conexión de cable - Unión	✓	✓	✓	✓	✓	✓	✓
Conexión de cable - Bloqueo	✓	✓	✓	✓	*	*	*
Elemento de contacto - Unión	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9	φ1.0*12
Elemento de contacto - Bloqueo	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*	*

Clasificaciones de rendimiento

Calibre del cable	Corriente nominal	Tensión nominal	Tensión de aislamiento	Impedancia de contacto	Aumento de temperatura
2,5-4 mm² (14-12 AWG)	20A	500V CA	2500V CA	< 1 mΩ	20A 30℃↓; 25A 40℃↓; 30A 50℃↓
1-1,5 mm² (18-16 AWG)	10A	500V CA	2000V CA	< 3 mΩ	10A 30℃↓; 15A 40℃↓; 20A 50℃↓
0,34-0,75 mm² (22-20 AWG)	5A	250V CA	1500V CA	< 5 mΩ	5A 30℃↓; 7A 40℃↓; 10A 50℃↓

Resistencia de aislamiento: ≥ 1000 MΩ

Vida mecánica: ≥ 1900 Ciclos

Temperatura ambiente: -40℃ a +85℃

Envejecimiento a alta temperatura: 85℃ / 168 horas

Ventajas del producto

¡Presentamos el conector de alimentación impermeable para microinversor cuadrado 3X1.5 del conector de tres núcleos IP44 Plug Wire a BC01! Este conector de alta calidad está especialmente diseñado para proporcionar conexiones de alimentación confiables e impermeables.

Construido con precisión y durabilidad en mente, garantiza un ajuste seguro y un rendimiento óptimo incluso en entornos desafiantes. La configuración cuadrada 3X1.5 ofrece una transmisión de energía eficiente, lo que lo hace ideal para diversas aplicaciones, especialmente en configuraciones de microinversores.

Con su clasificación de impermeabilidad IP44, puede estar tranquilo sabiendo que sus conexiones de alimentación están protegidas contra la humedad, el polvo y otros elementos.

Aplicaciones

Preguntas frecuentes

P: ¿Qué tipo de conectores impermeables tiene?

R: Tenemos todos los tipos de series de conectores impermeables, incluidos muchos diseños de moldes privados y opciones personalizadas. Nos especializamos en el conector de alimentación impermeable de soldadura BC01 de 7 núcleos macho con enchufe hembra de brida, conector de aviación de pared de máquina de corte, conectores impermeables de montaje, conectores impermeables sobremoldeados, conectores impermeables en T, conectores impermeables personalizados en Y, conectores para la industria ganadera, conectores impermeables para la industria avícola, conectores impermeables de nueva energía y conectores impermeables para sistemas solares.

P: ¿Cómo comprar sus productos?

R: Póngase en contacto con nuestro equipo de ventas en línea o por correo electrónico. Por favor proporcione:

• Clasificación de corriente y número de contactos

• Estilo de montaje

• Calibre del cable

• Longitud del cable y método de envío

P: ¿Cómo contactar con usted?

R: Proporcione su correo electrónico, número de teléfono, Skype o ID de WhatsApp. Con más de 8 años de experiencia en la industria, contamos con equipos profesionales de ventas e I+D listos para comprender sus requisitos y brindar soluciones oportunas. No dude en comunicarse con cualquier pregunta.

Soporte profesional disponible

Nuestro experimentado equipo está listo para ayudar con las especificaciones técnicas, los requisitos personalizados y la orientación de la aplicación para sus necesidades de conectores impermeables.
