Conector de montaje de panel impermeable

Conector de panel resistente al agua de 400 V de bloqueo automático con pin femenino montado en la parte delantera para conexiones eléctricas seguras

Todas Las Categorías

Conector circular a prueba de agua

Conector hembra-varón impermeable

Conector de señal a prueba de agua

Conector de datos a prueba de agua

Conector de montaje de panel impermeable

Conectores LED a prueba de agua

Enchufe de energía

Éntrenos en contacto con

Mr. Nick Zou

nick@cableinco.com

+86 13310837463

Contacto ahora

Conector de panel resistente al agua de 400 V de bloqueo automático con pin femenino montado en la parte delantera para conexiones eléctricas seguras

Nombre De La Marca:	Cablein
Número De Modelo:	Se trata de un sistema de control de las emisiones.
MOQ:	1 piezas
Precio:	Price Can Contact With Our Sales
Detalles Del Embalaje:	Cartón de exportación de alta calidad
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

CE, ROHS, TUV , ETL

Tamaño del conector:

Conector de panel resistente al agua autobloqueable P20-2/3 Núcleo montado delante Pin femenino

Estilo conector:

Tipo de panel

Modo de conexión:

Con rosca de tornillo

Material de contacto:

Las demás

Durabilidad:

≥1000 veces

Electrónica industrial:

Accesorios

Temperatura de funcionamiento:

-40°C a 105°C

Tipo de conector:

Bloqueo por empuje

Capacidad de la fuente:

50000 piezas por día

Resaltar:

Conector de panel resistente al agua de autobloqueo

Conector de panel impermeable de 400 V

Descripción de producto

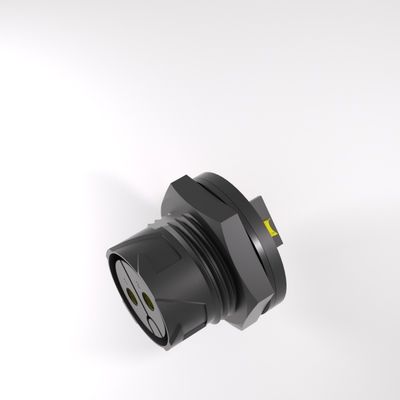

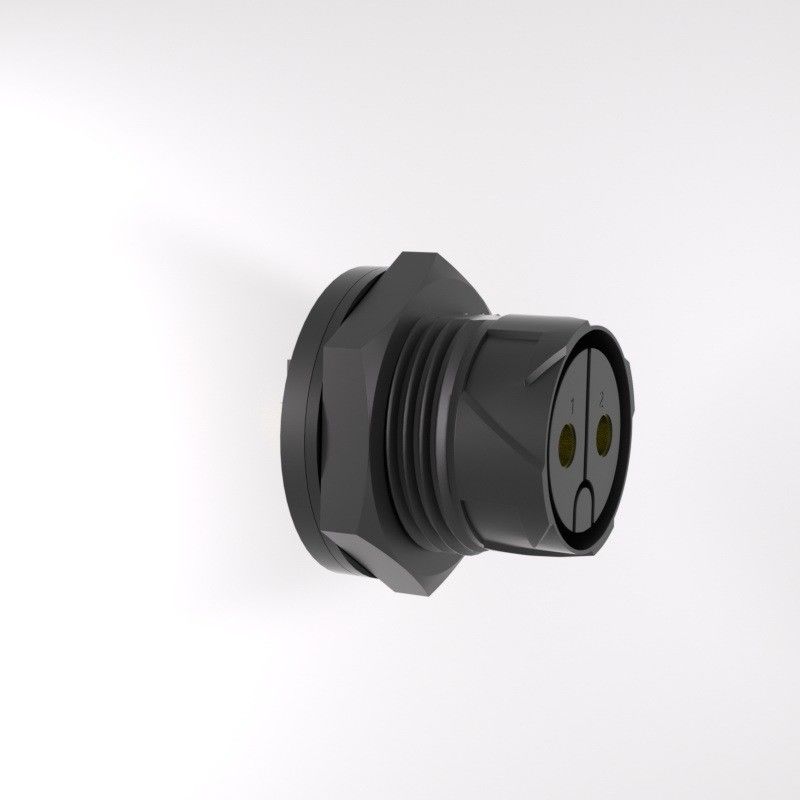

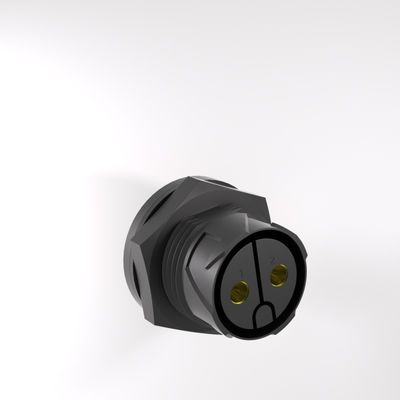

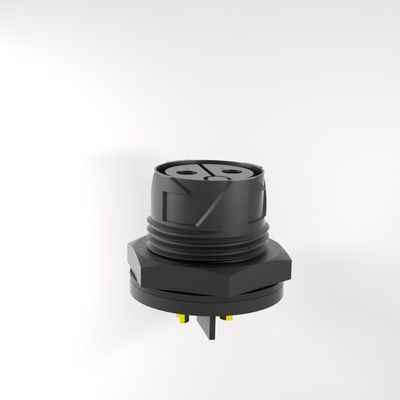

Conector de panel impermeable autoblocante de 400 V P20-2/3 núcleos, clavija hembra montada frontalmente

Descripción general del producto

Conector de panel impermeable de alto rendimiento con mecanismo de autobloqueo, diseñado para aplicaciones industriales que requieren conexiones eléctricas fiables en entornos difíciles.

Especificaciones clave

Configuración de pines: 2/3/4/5/7/9/12 Macho/Hembra

Clasificación de corriente: 10A máx.

Material: Nailon PA66

Tipo de conexión: Impermeable sin tornillos

Voltaje de funcionamiento: 400V

Resistencia a los rayos UV: Clasificado para exteriores

Montaje de cables: Soldadura o ajuste con tornillos

Rango de diámetro exterior del cable: 4-9 mm

Ficha técnica

N.º de pieza	CB-P20-2P	CB-P20-3P	CB-P20-4P	CB-P20-5P	CB-P20-7P	CB-P20-9P
Pines	2 pines	3 pines	4 pines	5 pines	7 pines	9 pines
Cable de conexión	√	√	√	√	√	√
Cable de bloqueo	√	√	√	√	*	*
Contacto de conexión	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9
Contacto de bloqueo	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*

Especificaciones de rendimiento

Parámetro	1,5 mm² / 16AWG	0,5 mm² / 20AWG	0,5 mm² / 20AWG
Corriente nominal	15A	5A	5A
Tensión nominal	400V CA	250V CA	250V CA
Tensión de aislamiento	2000V CA	1500V CA	1500V CA
Impedancia de contacto	< 3 mΩ	< 5 mΩ	< 5 mΩ
Aumento de temperatura	20A 30℃↓;25A 40℃↓;30A 50℃↓	10A 30℃↓;15A 40℃↓;20A 50℃↓	5A 30℃↓;7A 40℃↓;10A 50℃↓

Resistencia de aislamiento: ≥ 1000 MΩ

Vida útil mecánica: ≥ 1900 ciclos

Temperatura ambiente: -40℃ a +85℃

Envejecimiento a alta temperatura: 85℃ / 168 horas

Características del producto

La serie de conectores de panel impermeables autoblocantes P20 ofrece una fiabilidad excepcional para aplicaciones industriales exigentes con sus innovadoras características de diseño.

Mecanismo de autobloqueo: Garantiza conexiones seguras que resisten la vibración y la desconexión accidental
Diseño impermeable: Protección con clasificación IP67 contra la humedad, el polvo y los contaminantes ambientales
Construcción duradera: El material de nailon PA66 proporciona una excelente resistencia mecánica y resistencia a los rayos UV
Instalación versátil: Diseño de montaje frontal con múltiples opciones de cableado para una integración flexible

Aplicaciones

Ideal para diversas aplicaciones industriales y exteriores que requieren conexiones eléctricas impermeables fiables:

Paneles de control industrial y sistemas de automatización
Iluminación exterior y equipos eléctricos
Sistemas de energía solar y microinversores
Equipos agrícolas y ganaderos
Aplicaciones marinas y automotrices
HVAC y sistemas de automatización de edificios

Preguntas frecuentes

¿Qué tipos de conectores impermeables ofrecen?

Ofrecemos una amplia gama de conectores impermeables, incluidos los tipos de inyección autoblocantes P16, conectores de montaje, conectores sobremoldeados, conectores en T, conectores en Y y soluciones especializadas para aplicaciones ganaderas, avícolas y de nuevas energías. Muchos cuentan con moldes personalizados y diseños a medida.

¿Cómo puedo comprar sus productos?

Póngase en contacto con nuestro equipo de ventas con las siguientes especificaciones:

Clasificación de corriente y número de contactos requeridos
Estilo de montaje preferido
Especificaciones del calibre del cable
Longitud del cable y preferencias de envío

¿Cómo puedo contactar con su equipo?

Póngase en contacto con nosotros por correo electrónico, teléfono, Skype o WhatsApp. Nuestro experimentado equipo con más de 8 años en la industria proporciona soporte profesional de ventas e I+D para abordar rápidamente sus requisitos técnicos y desafíos de aplicación.

¿Hay muestras disponibles?

Sí, proporcionamos muestras con los gastos de envío cubiertos por el cliente. Proporcione los datos de su cuenta de mensajería y la dirección de envío para la entrega rápida de la muestra.
