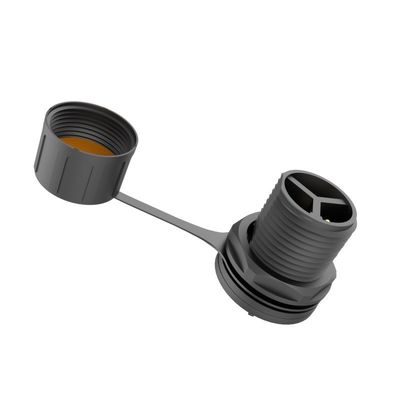

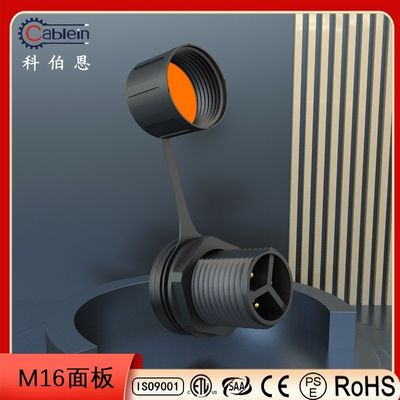

M16 Conector de montaje de panel impermeable de 3 núcleos IP67 Calificado con material de nylon PA66 para electrónica industrial

Nombre De La Marca:	Cablein
Número De Modelo:	El CB-M16-3P
MOQ:	1 piezas
Precio:	Price Can Contact With Our Sales
Detalles Del Embalaje:	Cartón de exportación de alta calidad
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Shenzhen, China

Certificación:

CE, ROHS, TUV , ETL

Tamaño del conector:

M16 3 núcleos de pin masculino de panel impermeable conector de montaje IP67 controlador de material

Enganche:

acoplamiento roscado

Modo de conexión:

Con rosca de tornillo

Material de la vivienda:

PA66+30%GF V0 / Platsic y otras sustancias químicas

Durabilidad:

≥1000 veces

Electrónica industrial:

Accesorios

Rango de cables:

6-10M M

Tipo de conector:

Bloqueo por empuje

Capacidad de la fuente:

50000 piezas por día

Resaltar:

M16 Conector de montaje de panel impermeable

Conector de montaje de panel impermeable IP67

Conector de pin masculino de nylon

Descripción de producto

Conector de montaje en panel impermeable de 3 núcleos M16

Conector macho de clavija de nailon con clasificación IP67 para aplicaciones industriales

Especificaciones del producto

Configuración de pines: 2/3/4/5/7/9/12 Macho/Hembra

Clasificación de corriente: 12A Máximo

Material: Nailon PA66

Tipo de conexión: Impermeable sin tornillos

Tensión de funcionamiento: 500V

Montaje de cable: Soldadura o ajuste con tornillos

Resistencia a los rayos UV: Clasificado para exteriores

OD de la cubierta del cable: 4-9mm

Hoja de datos técnicos

Nº de pieza	CB-M16-2P	CB-M16-3P	CB-M16-4P	CB-M16-5P	CB-M16-7P	CB-M16-9P
Pines	2 Pines	3 Pines	4 Pines	5 Pines	7 Pines	9 Pines
Cable de unión	✓	✓	✓	✓	✓	✓
Cable de bloqueo	✓	✓	✓	✓	*	*
Elemento de contacto (Unión)	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9
Elemento de contacto (Bloqueo)	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*
Calibre de cable aplicable	1.5mm² / 16AWG	0.5mm² / 20AWG	0.5mm² / 20AWG	0.5mm² / 20AWG	0.5mm² / 20AWG	0.5mm² / 20AWG
Corriente nominal	15A	5A	5A	5A	5A	5A
Tensión nominal	400V CA	250V CA	250V CA	250V CA	250V CA	250V CA

Especificaciones adicionales:

Tensión de aislamiento: 2000V CA / 1500V CA

Impedancia de contacto: < 3 mΩ / < 5 mΩ

Resistencia de aislamiento: ≥ 1000 MΩ

Vida mecánica: ≥ 1900 Ciclos

Temperatura ambiente: -40°C a +85°C

Envejecimiento a alta temperatura: 85°C / 168 horas

Ventajas del producto

En la tecnología de sistemas solares, donde la fiabilidad y la durabilidad son primordiales, el conector de montaje en panel impermeable de clavija macho de 3 núcleos M16 destaca como un componente esencial. Diseñado con material de nailon de alta calidad con una clasificación de impermeabilidad IP67, este conector cumple con los exigentes requisitos de las aplicaciones de energía solar.

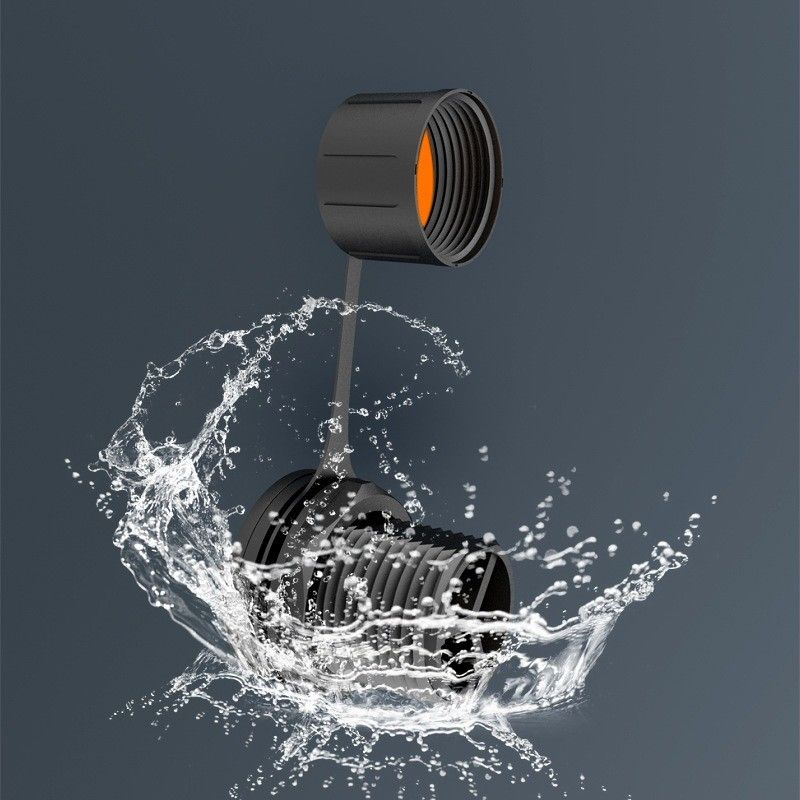

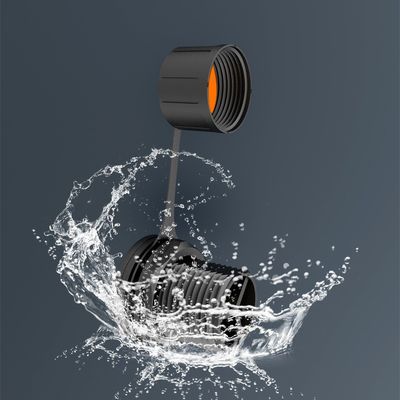

Los sistemas solares operan en condiciones ambientales diversas y desafiantes, desde la intensa luz solar y las variaciones de temperatura hasta la exposición a la humedad y el polvo. La clasificación IP67 garantiza la protección contra la inmersión en agua, lo que lo hace altamente resistente a los elementos ambientales. Esta impermeabilización es crucial para prevenir fallos eléctricos y daños por la entrada de humedad, salvaguardando la integridad y el rendimiento del sistema.

La construcción de nailon proporciona una excelente resistencia mecánica para soportar el estrés físico y el desgaste, junto con propiedades de aislamiento superiores que reducen los riesgos de fugas eléctricas. La resistencia química y a la corrosión del material garantiza una fiabilidad a largo plazo en entornos exteriores hostiles.

Aplicaciones

Ideal para sistemas de energía solar, equipos eléctricos para exteriores, controles industriales y aplicaciones que requieren conexiones impermeables fiables en entornos desafiantes.

Preguntas frecuentes

¿Qué tipo de conectores impermeables tiene?

Ofrecemos series completas de conectores impermeables, incluyendo diseños de moldes privados y soluciones personalizadas. Nuestra gama de productos incluye conectores impermeables de inyección con autobloqueo P16, conectores impermeables de montaje, conectores sobremoldeados, conectores en T, conectores personalizados en Y y soluciones especializadas para las industrias ganadera/avícola, aplicaciones de nueva energía y sistemas solares.

¿Cómo comprar sus productos?

Póngase en contacto con nuestro equipo de ventas en línea o por correo electrónico con los siguientes detalles:

Clasificación de corriente y número de contactos requeridos
Estilo de montaje preferido
Especificaciones del calibre del cable
Longitud del cable y preferencias de envío

¿Cómo contactar con usted?

Por favor, proporcione su correo electrónico, número de teléfono, Skype o ID de WhatsApp. Con más de 8 años de experiencia en la industria, nuestro equipo profesional de ventas e I+D puede comprender y resolver rápidamente sus requisitos técnicos. No dude en comunicarse con cualquier pregunta.

¿Puedo obtener muestras?

Sí, nos complace proporcionar muestras. Solo necesita cubrir el costo del flete. Por favor, proporcione su número de cuenta de mensajería y la dirección de envío detallada, y enviaremos las muestras inmediatamente.
